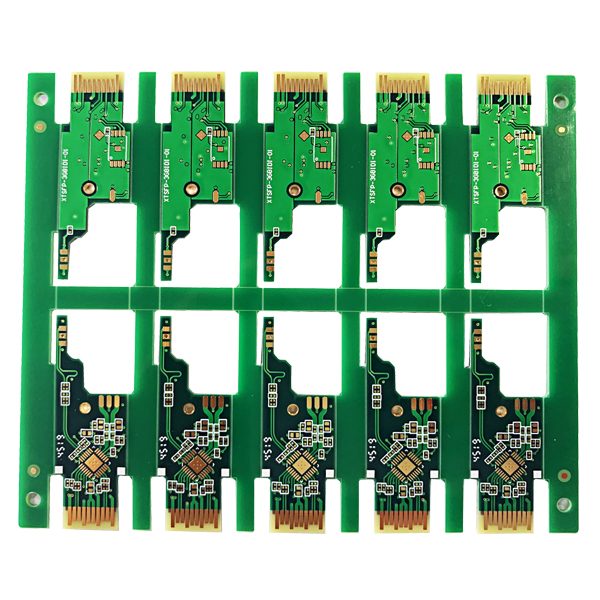

层数:4层
材质:FR-4玻纤电路板
板厚:1.0mm
所用板材:FR4
表面处理:沉金
最小孔径:0.2mm
外层线宽/线距:6/6mil
内层线宽/线距:6/5mil
阻焊字符颜色:绿油白字
应用范围:金手指卡板,光纤线路板,通讯类产品
一、产品定义
光纤线路板也叫光电产品,熟称光通讯产品
应用范围
通讯短距离信号传输。
二、产品特性
1、光纤线路板超小板(3-5平方厘米);
2、精密度高,光纤电路板小板还要封装IC,部分高层次还有盲埋孔甚至HDI(华为5G产品部分HDI二阶)。谈下二阶HDI设计;
3、外形附在而且公差严,固定铁壳,小了卡不紧,大了放不进去。(部分公司按三级标准控制,华为标准高于三级标准);
4、PCB光纤板采用长短金手指工艺。
三、光纤电路板常用板材及辅料
1、常规FR-4玻纤线路板,很多年前的老版本使用;
2、M6板材,现在升级版本部分使用;
3、罗杰斯,高信号频率的用得比较多,尤其是华为的产品。
层数:14层
材质:FR-4玻纤电路板
板厚:3.0mm
所用板材:FR4
表面处理:沉金
最小孔径:0.2mm
外层线宽/线距:6/6mil
内层线宽/线距:6/5mil
阻焊字符颜色:蓝油白字
层数:8层
材料:FR-4
板厚:2.0mm
表面处理:沉金
最小孔径:0.25mm
外层线宽/线距:4/4mil
内层线宽/线距:4/4mil
阻焊字符颜色:绿油白字
技术要求:金手指电路板
层数:2层
材料:FR-4
板厚:1.6mm
表面处理:沉金
最小孔径:0.2mm
外层线宽/线距:4/4mil
内层线宽/线距:35/5mil
特点:双面金手指加电镀填孔
